Dimensionamento di un intonaco per la protezione passiva al fuoco. Come procedere?

L’acciaio è un ottimo materiale da costruzione. Possiede proprietà meccaniche elevate, ed è quindi possibile realizzare sezioni ridotte e contenere conseguentemente gli ingombri della struttura.

Le sue ottime proprietà meccaniche sono dovute al suo reticolo atomico e alla sua microstruttura. Tali caratteristiche, però, rendono l’acciaio anche un ottimo conduttore di energia termica.

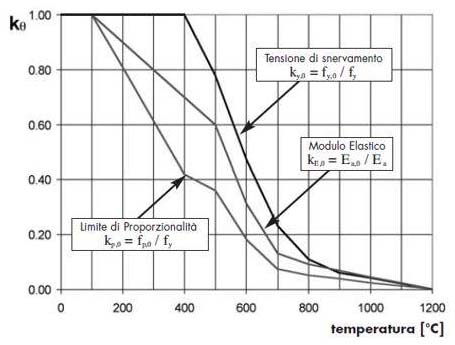

Queste caratteristiche, in combinazione con sezioni resistenti ridotte, rendono quindi l’acciaio vulnerabile all’incendio. Senza voler entrare nel dettaglio del comportamento al fuoco dell’acciaio, per il quale si rimanda a ben più corposi e approfonditi testi e articoli, si riporta a scopo illustrativo, in Figura 2, l’andamento dei principali parametri dell’acciaio, in funzione della Temperatura.

Protezione passiva al fuoco dell'acciaio con intonaci antincendio

La normativa e i calcoli di riferimento per la progettazione al fuoco dell’acciaio sono riportati nell’Eurocodice 3.

Uno dei metodi per garantire la resistenza al fuoco dell’acciaio è proteggerlo con intonaci antincendio. Tali intonaci, non sono comuni intonaci, ma sono prodotti specificatamene studiati, testati e certificati per proteggere l’acciaio dall’incendio.

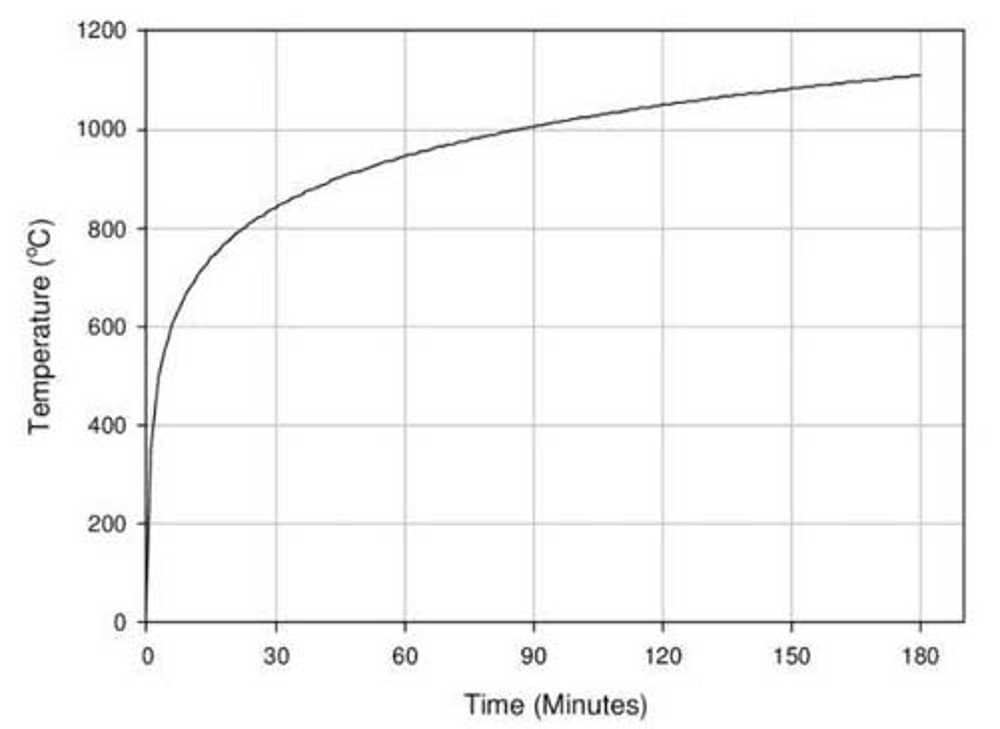

Per poter essere utilizzati sull’acciaio e consentire al professionista antincendio di certificare la resistenza al fuoco della struttura, tali prodotti devono essere testati in laboratori riconosciuti, secondo norma EN13381-4. Durante questa prova l’acciaio, protetto con l’intonaco antincendio viene collocato dentro un forno e riscaldato secondo curva ISO834. L’esito della prova, se superata, è un report in cui sono riportati gli spessori di intonaco necessari a proteggere il profilo in acciaio, per una determinata resistenza al fuoco.

Fattore di sezione dei profili in acciaio: cos’è e come calcolarlo

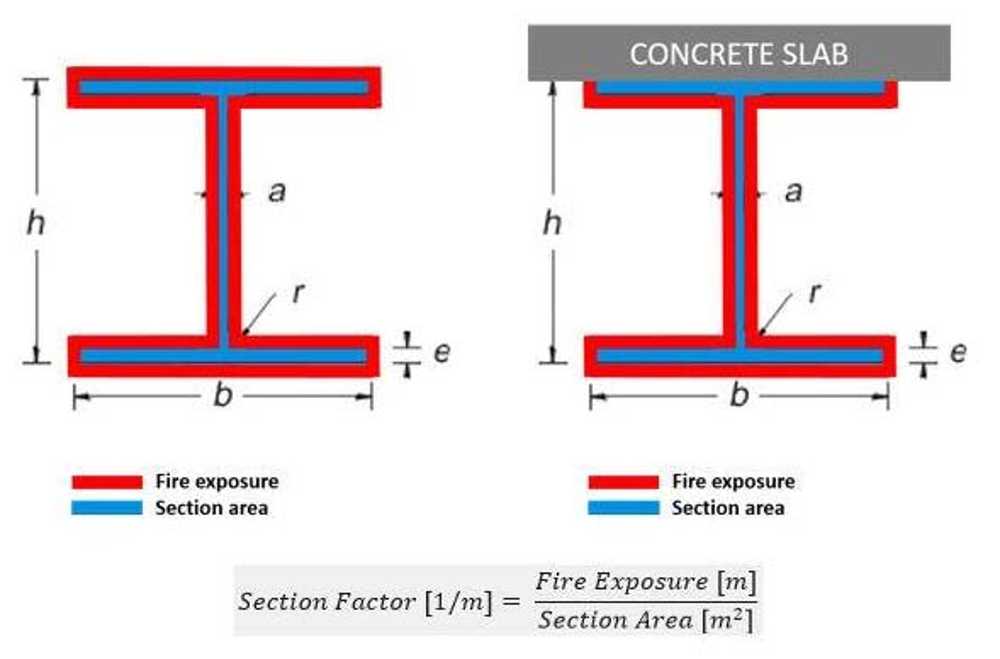

Per individuare la tipologia di profilo che occorre proteggere, si fa riferimento al Fattore di Sezione. Il fattore di sezione è determinato come il rapporto tra il perimetro della sezione esposta al fuoco diviso l’area della sezione stessa. In Figura 3 è riportato un esempio grafico di calcolo del fattore di sezione. Il fattore di sezione dei profili in acciaio può essere calcolato di volta in volta, si può ricercare in letteratura tecnica, oppure è un valore tabellare reperibile on line da fonti riconosciute.

Come calcolare lo spessore di intonaco protettivo al fuoco per i profili di acciaio

Definito il fattore di sezione del profilo che occorre proteggere (HEA 300, IPE 180, etc.) e assunta la resistenza al fuoco richiesta (60 minuti, 90 minuti …), occorre calcolare la Temperatura Critica del profilo. Per una descrizione più approfondita della metodologia di calcolo della Temperatura Critica, si rimanda all’Eurocodice 3 parte acciaio.

Tuttavia, in maniera semplificata, si può affermare che la Temperatura Critica è la temperatura che il profilo non deve superare, per evitare il collasso della struttura. Il comportamento dell’acciaio è ovviamente complesso, ma lo scopo di tale articolo è l’esempio di calcolo semplificato degli spessori necessari.

In prima approssimazione è convenzionalmente accettata una temperatura critica pari a 500°/550°C.

Una volta definiti:

• Resistenza al fuoco richiesta

• Fattore di sezione

• Temperatura Critica

Si hanno a disposizione tutti i dati necessari, per utilizzare i risultati dei test di resistenza al fuoco secondo EN 13381-4. A questo punto, è infatti possibile determinare facilmente gli spessori necessari per garantire la resistenza al fuoco richiesta.

Calcolo dello spessore di intonaco antincendio per proteggere l’acciaio: un esempio pratico

A scopo di esempio si riporta il dimensionamento con intonaco antincendio Protherm Light su due profili in acciaio differenti:

HEB 300 – Resistenza al fuoco richiesta 90min (1,5h) – Section Factor 116 m-1

HEA 200 – Resistenza al fuoco richiesta 60mi (1 h) – Section Factor 211 m-1

Per entrambi i profili è stata considerata l’esposizione sui 4 lati ed è stata stimata una temperatura critica di 550°C.

A questo punto, avendo tutti i dati a disposizione è possibile, attraverso le tabelle inserite nel report del test sperimentale, risalire allo spessore necessario per garantire la resistenza al fuoco richiesta.

In Figura 4 è riportata la tabella relativa alla resistenza al fuoco richiesta di 60 min, in cui è evidenziato lo spessore necessario per proteggere al fuoco un profilo HEA 200. In Figura 5 invece è riportata la tabella relativa alla resistenza al fuoco richiesta di 90 min, in cui è evidenziato lo spessore necessario per proteggere al fuoco un profilo HEB 300.

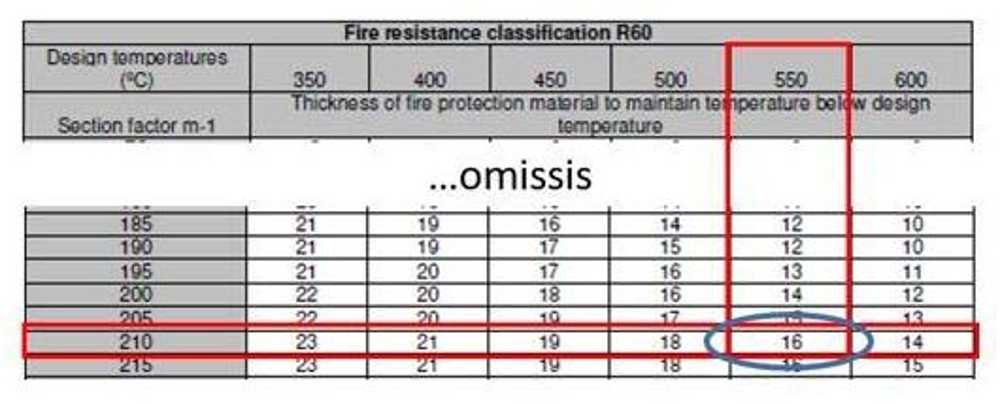

Fig. 4 “Spessore di Protherm Light necessario a proteggere un profilo HEA200, esposto su 4 lati, con una Temperatura Critica di 550°C”

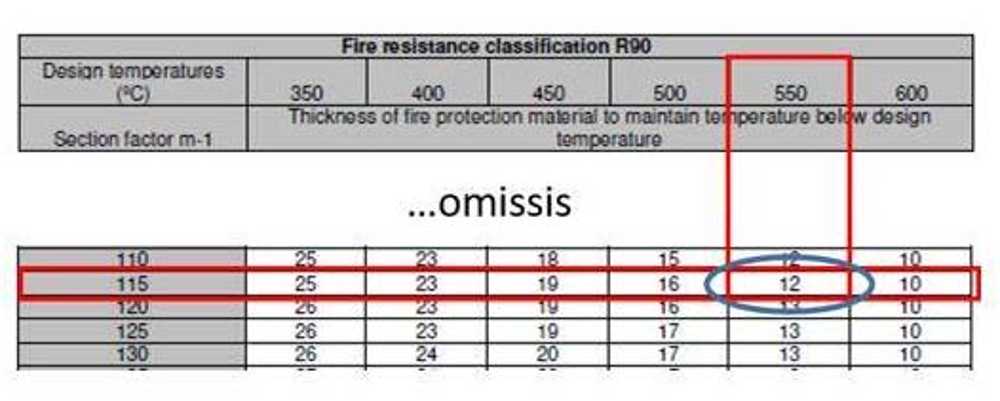

Fig. 5 “Spessore di Protherm Light necessario a proteggere un profilo HEB300, esposto su 4 lati, con una Temperatura Critica di 550°C”
